AMZ070W1RAG

AMZ系列,10.1寸裸屏,單串口，RS232通訊AMZ系列,7寸,10-30V,單串口

RS232/RS485/RS422,128Mbyte SPI Nand,電阻觸摸

AMZ070W1RAGD

AMZ系列,10.1寸裸屏,單串口，RS485通訊AMZ系列,7寸,10-30V,串口1：

RS232/RS485/RS422,串口2：RS485，128Mbyte SPI Nand,電阻觸摸

AMZ070W1RAGE

AMZ系列,7寸,10-30V,串口1：RS232/RS485/RS422,串口2：RS232，

128Mbyte SPI Nand,電阻觸摸

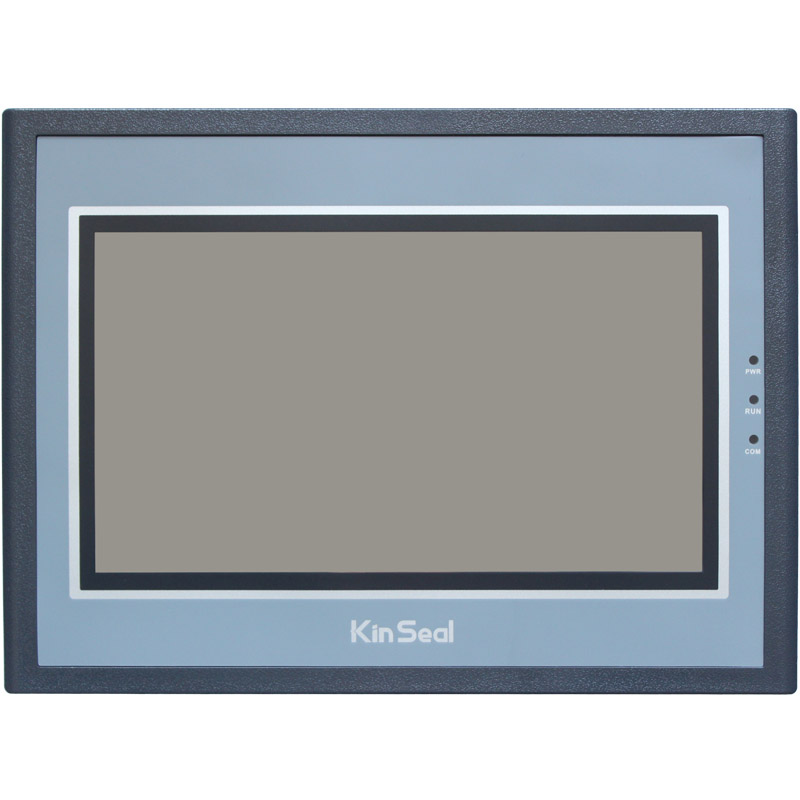

7英寸

AMZ070W1RAG

AMZ070W1RAGD

AMZ070W1RAGE

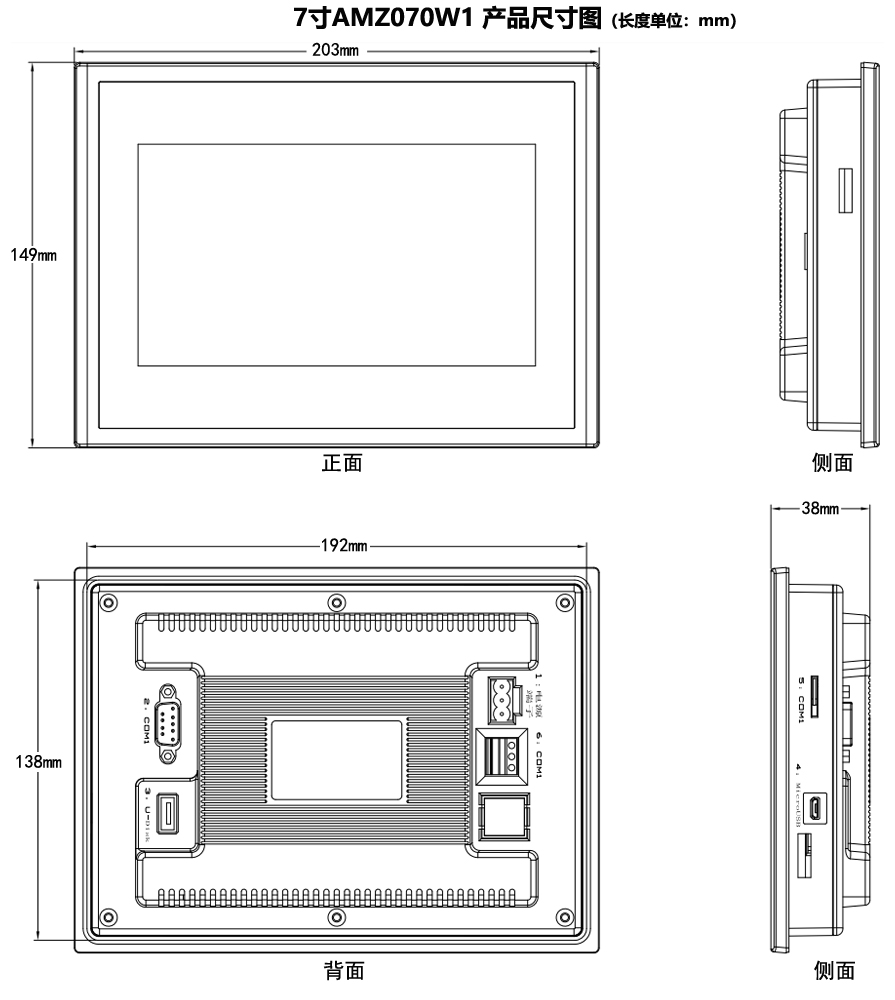

203*149mm

154.1*85.9mm

192*138mm

38mm

硬件性能

型號

AMZ070W1RAG//AMZ070W1RAGD//AMZ070W1RAGE

顯示屏

7" TFT LCD

分辨率（Px）

800X480

色彩

26萬

亮度

600 cd/m²

背光

LED

LED壽命

2萬小時

觸摸屏

4線式工業電阻觸摸屏（表面硬度4H），支持電容式觸摸屏

CPU

32-bit 600MHz主頻 ARM9內置32MB DDR內存

存儲器

128Mbyte SPI NAND FLASH

RTC

實時時鐘內置

以太網

無

掉電數據保存

支持

USB端口

1個USB2.0 Device端口，1個USB2.0 HOST端口

程序下載方式

USB，U盤，SD卡下載

U盤

支持

通訊端口

COM1:RS232,RS485,RS232三選一

COM2：RS232,RS485可選

電氣規格

額定功率

3.5W

額定電壓

DC 10-30V

電源保護

具備+/-2KV雷擊浪涌保護能力

允許失電

<5ms

CE&ROHS

符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-8KV；靜電空氣放電+/-15KV.

環境規格

工作溫度

-20℃~50℃

存儲溫度

-40℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

其他參數

有效顯示區

154.1mmX85.9mm

開孔尺寸

192mmX138mm

外形尺寸

203mmX149mm

整機凈重

400g

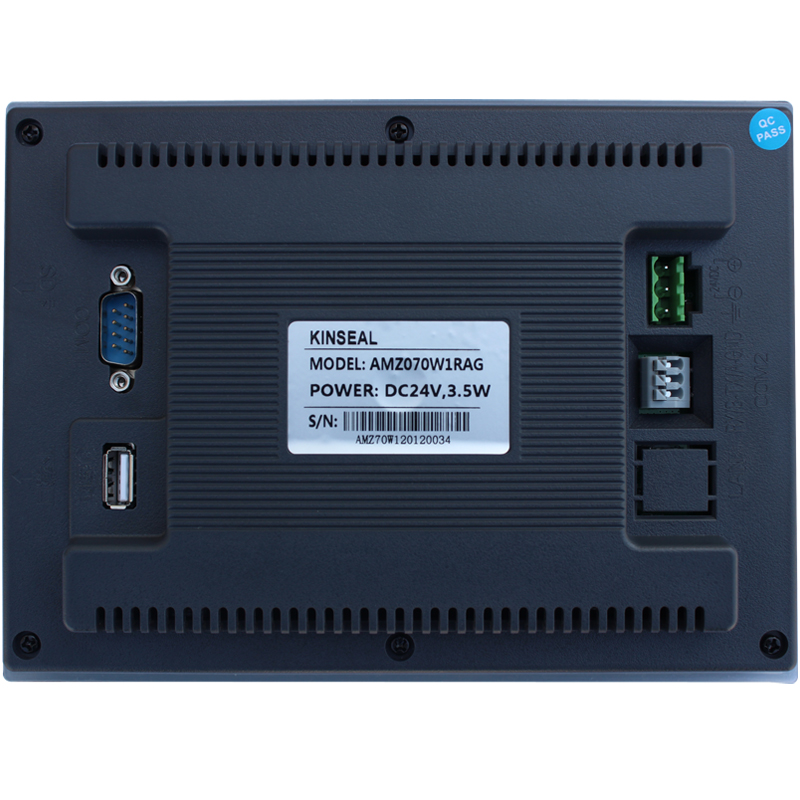

端口位置

說明

①

電源接口

②

COM1通訊D-SUB9接口

③

USB A型 U盤口

④

Micro USB下載口

⑤

SD卡接口

⑥

COM2通訊接口

Pin腳

定義

說明

1

24V

電源正極輸入，DC10-30V

2

GND

電源負極輸入

3

PE

大地

Pin腳

定義

說明

1

N．C．

2

RXD

RS232接收，接控制器RS232的發送端

3

TXD

RS232發送，接控制器RS232的接收端

4

N.C．

5

GND

RS232/RS422/RS485 地

6

RX-

RS422  接收-，接控制器RS422的TX-

7

RX+

RS422 接收+，接控制器RS422的TX+

8

TX-

RS485 B-；RS422發送-，接控制器RS422發送-

9

TX+

RS485A+； RS422發送+，接控制器RS422發送+

Pin腳

定義

說明

1

RX/B

RS485 B-；RS232接收，接控制器RS232發送；

2

TX/A

RS485+；RS232發送，接控制器RS232接收；

3

GND

RS232或RS485 GND
